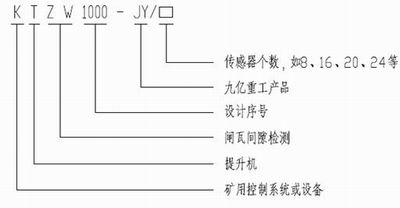

一、型號含義

　　型號舉例：KTZW1000-JY/24，即含有24路閘瓦檢測傳感器。

　　外形尺寸：620×620×1130

　　二、主要用途

　?。耍裕冢?000－ＪＹ系列礦井提升機全數字閘瓦間隙保護裝置用于礦井提升機閘瓦和制動盤之間的距離檢測和控制，能及時準確的閘瓦磨損或彈簧疲勞。

　　三、環境條件

　　井上井下周圍無瓦斯及煤塵爆炸等危險場所。

　　無腐蝕性、破壞性金屬或絕緣的氣體、蒸氣或塵埃。

　　安裝地基允許的震動頻率為10-15HZ時，其*震動加速度應不超過5m/s2

　　環境溫度  -10℃～40℃

　　大氣壓力   80～106KPa

　　供電電壓  110V～260V  50Hz

　　環境濕度  <90%   無凝結

　　四、主要性能

　　1、閘瓦間隙檢測范圍：適配傳感器量程范圍。

　　2、提升機閘瓦間隙保護裝置由主機、特制具有良好的環境適用性、使用壽命長、靈敏度和分辨率高的傳感器，根據提升機的閘盤數量每臺主機可配傳感器路數為8路、12路、16路、24路。

　　3、當某一路閘瓦間隙超過《煤礦安全規程》限定的范圍時，該路的報警指示燈亮，繼電器動作并被記憶。

　　4、各閘瓦的保護值和顯示的值可根據需要隨意調整。

　　5、中文報警指示功能。

　　6、安裝位置自學習功能。

　　8、故障記錄和打印功能。

　　9、盤閘間隙實時顯示，實時報表與打印功能。

　　10、故障自診斷功能。

　　11、局域網數據傳輸功能。

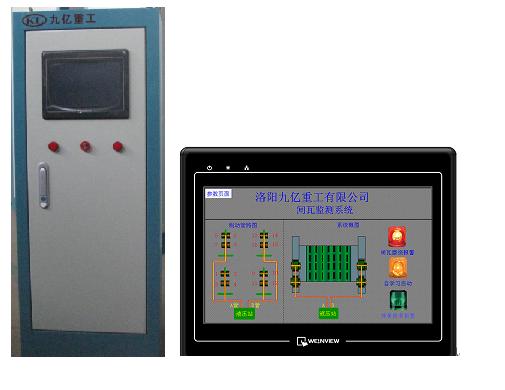

　　12、10寸高清觸摸屏動畫顯示。
